Estrutura para Pisos Elevados

Especificação Técnica - Cruzetas

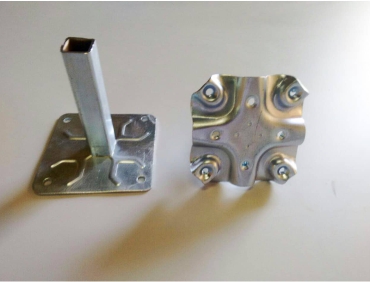

CRUZETA PARA PISO ELEVADO: com acoplamento em formato de bilonga que garante o perfeito encaixe nas extremidades das placas, garantindo um rigoroso travamento de cantos, com uso opcional de parafusos e longarinas, recebe tratamento de galvanização eletrolítica.

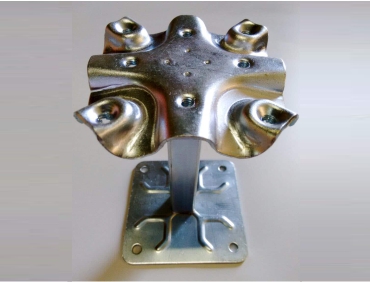

A cruzeta para piso elevado é composta por:

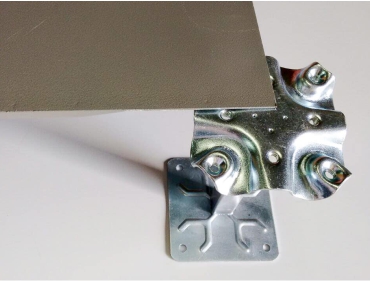

CHAPA SUPERIOR:  Chapa de aço carbono de 2 mm laminado a frio SAE 1008, estampada e repuxada, com dimensão final de 85 x 85 mm. Em formato de bilongo nos 4 cantos, obtido na estampagem, proporciona acomodação perfeita das placas do piso estampado com a mesma conformação invertida, dispensando o uso obrigatório de parafusos.

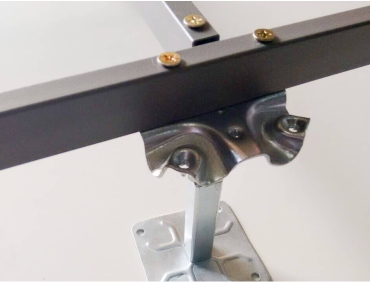

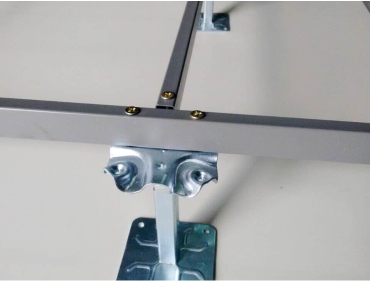

Em sua superfície, quatro furos roscados M 6 x 10 para fixação das placas na estrutura, quando projetado e 4 furos roscados M 6x50 mm para fixação de longarinas, quando a montagem exigir contraventamento ou para a fixação de limitador de perímetros.

As nervuras e repuxos em sua superfície proporcional enrijecimento da peça e servem de projeção para posterior soldagem da chapa de reforço e a barra roscada.

FUSO ROSCADO: passando pelo pescoço repuxado na chapa de reforço, é soldado perpendicularmente á chapa superior através de solda de projeção (aprox.100 KVA). Após a colocação de porca, recebem, na sua extremidade inferior, duas estampagens que impedem a rotação dentro do tudo quadrado da base, garantindo o nivelamento definido.

PORCA: A porca sextavada de 28 mm e estampada em aço carbono SAE 1008 com rosca interna laminada de C ou 5/8¹¹ de polegadas.

Possui travas que se encaixam ao tubo quadrado da base e proporcionam ajuste milimétrico do nível do piso.

ESTRUTURA DE PERÍMETRO SMI: Composta de fuso maciço com rosca 5/8, soldado perpendicularmente a chapa lisa. X 1/8. Essa estrutura é utilizada no inicio da paginação do piso elevado. O adaptador de perímetros é encaixado nas abas do piso elevado, permitindo que o piso encoste-se a parede e se de início a montagem.

PEDESTAL DE CANTO: A principal função da base é transferir e distribuir ao solo a carga recebida, garantindo assim a estabilidade e o equilíbrio do conjunto. Ela é composta de tubo de aço carbono quadrado de 20mm x 20mm com parede de 1,5 mm e altura variável de acordo com cada projeto – fixado perpendicularmente por solda de projeção (aprox. 100 KVA) ao centro da chapa de aço carbono quadrada de 99m x 99mm, com espessura de 2 mm. Esta chapa possui, no seu contorno e em suas diagonais, nervuras estampadas que lhe garantem maior resistência á flexão, torção e movimentações naturais do edifício, além de quatro furos estampados em suas extremidades, destinados á fixação ao solo para conferir maior aderência quando colada. A base possui ainda, dispositivo estampado destinado á fixação de cabos elétricos para aterramento do piso após sua instalação quando necessário. Para garantir maior durabilidade, recebe o tratamento de galvanização eletrolítica.

Perímetro para piso elevado
Composto de pino maciço, com rosca 5/8", soldado perpendicularmente à chapa lisa 3/4x1/8. Essa estrutura é utilizada no início da paginação do piso elevado. O adaptador de perímetros é encaixado nas abas do piso elevado, permitindo que o piso encoste na parede e se de início a montagem.

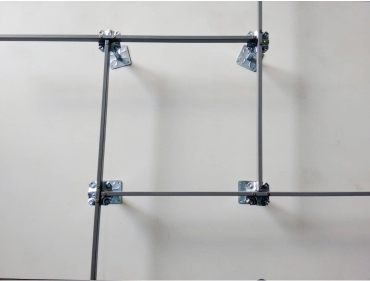

Estrutura de piso para equipamentos pesados
O sistema estrutural pesado da SMI permite amortecer vibrações causadas por fatores externos, como vibrações do solo e terremotos. Com esse sistema, aumenta-se a resistência, a flexibilidade e a estabilidade do piso elevado, garantindo, assim, mais segurança para áreas com grandes CPDs e salas de TI.

Placa de insuflamento de ar condicionado
Para garantir a climatização do ambiente, este modelo de placa é usado em áreas onde a insuflação de ar condicionado se dá pelo piso elevado. Possui 1600 furos com diâmetro de 8 mm cada, distribuídos por toda a superfície da placa.
